ZT-JDJC-1用户说明书

ZT-JDJC-1型

高压电缆护层绝缘在线监测装置

用户说明书

版本号V23.3

辽宁中重天传高新技术研发有限公司

一、概述
电缆护层绝缘良好是电缆运行必不可少的电气条件之一，随时报告电缆外护套绝缘情况具有重要的意义。由于电缆本身质量、白蚁咬伤、外力损坏、容易引起电缆护层绝缘异常，从而造成电缆主绝缘温度异常、电缆载流能力降低、甚至损坏等。通过连续监测电缆金属护层绝缘参数，是高压电缆状态诊断中行之有效的办法。
采用先进计算机技术、传感器技术、无线4G技术、光纤通讯技术研发的高压电缆护层绝缘在线监测系统,可实时连续监测电缆金属护层绝缘情况，并以无线4G网络或光纤通讯方式将测量数据发送给后台服务器，监控软件永久的保存数据，通过绘制各种参数的变化趋势波形图、历史数据报表等方法向用户提供分析前提，并采用独特的判据判断电缆绝缘情况是否良好，若某个状态参数出现异常时报警信息以红色报警拦闪烁、短信通知用户，从根本上避免了电缆事故的发生，保证电缆安全、可靠的运行。
二、系统功能
a)实时测量运行电缆的金属护层绝缘状态参数。
b)数据实时采集，通过无线4G或光纤通讯将测量数据传输给后台服务器。
c)后台监控软件显示实时值、实时曲线、历史值、历史曲线、报警值，参数修改等。
d)监测电缆发现异常时，报警信息能及时展现报警栏信息、并实时保存报警信息。
e)采集终端工作电源AC220V，也可通过感应取电装置从电缆本体取得工作电源，或太阳能电池提供工作电源。
f)标配采集终端外壳满足IP66防护要求，也可非标处理满足IP68防护要求。
三、系统组成
护层绝缘在线监测系统组成有3部分
1、现场装置
1.1、传感器，采集电缆护层接地电流。
1.2、采集终端，包括：系统供电单元，数据采集及处理设备，通讯组网将现场监测数据发送到后台服务器。
2、无线GPRS 4G网络，也可采用光纤通讯、或RS485通讯
3、后台系统

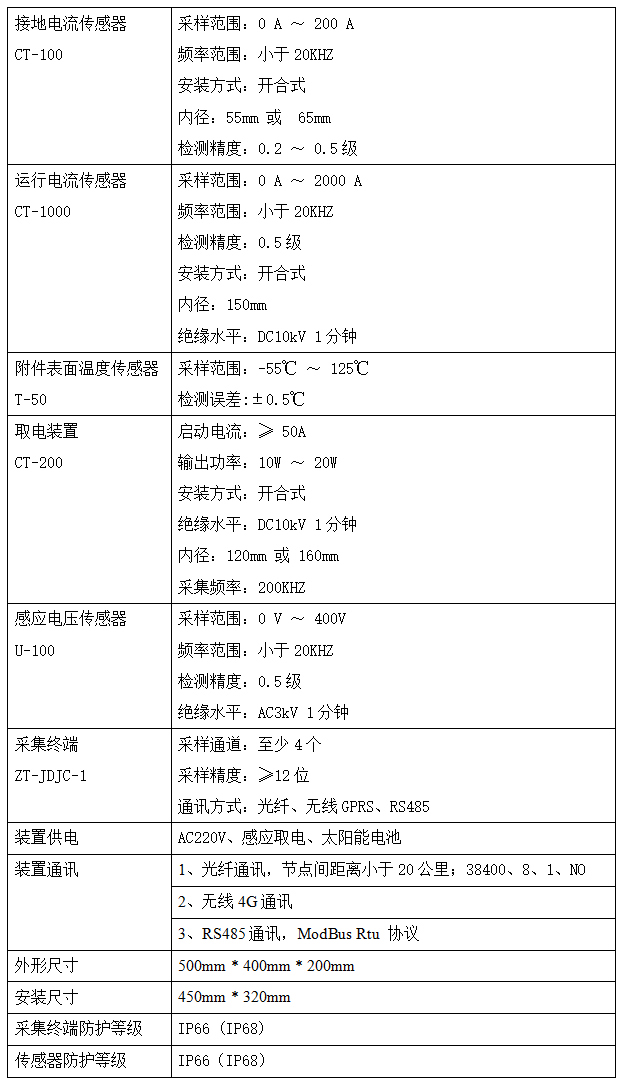

四、技术指标

五、现场监控单元

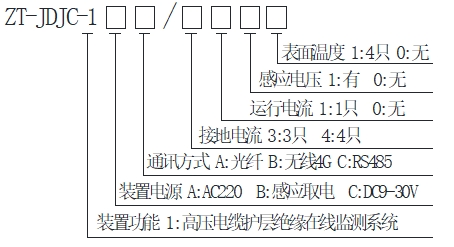

1、装置选型说明

2、装置配置明细（典型）

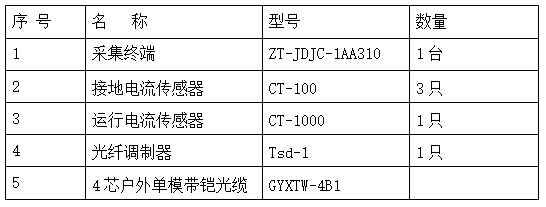

工作电源AC220V，光纤通讯，3路接地电流，1路运行电流

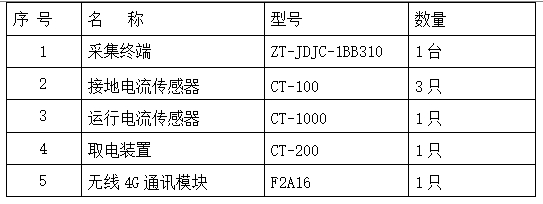

工作电源感应取电，无线4G GPRS通讯，3路接地电流，1路运行电流。

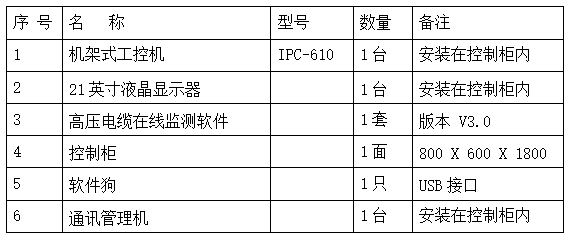

六、后台系统（ZT-JDJC-S）

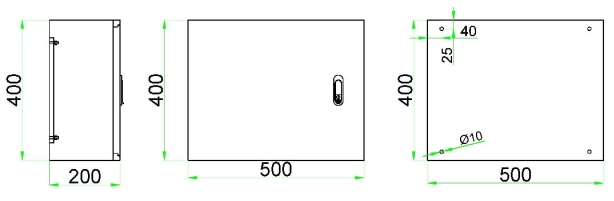

七、终端安装外形图

八、系统组网图

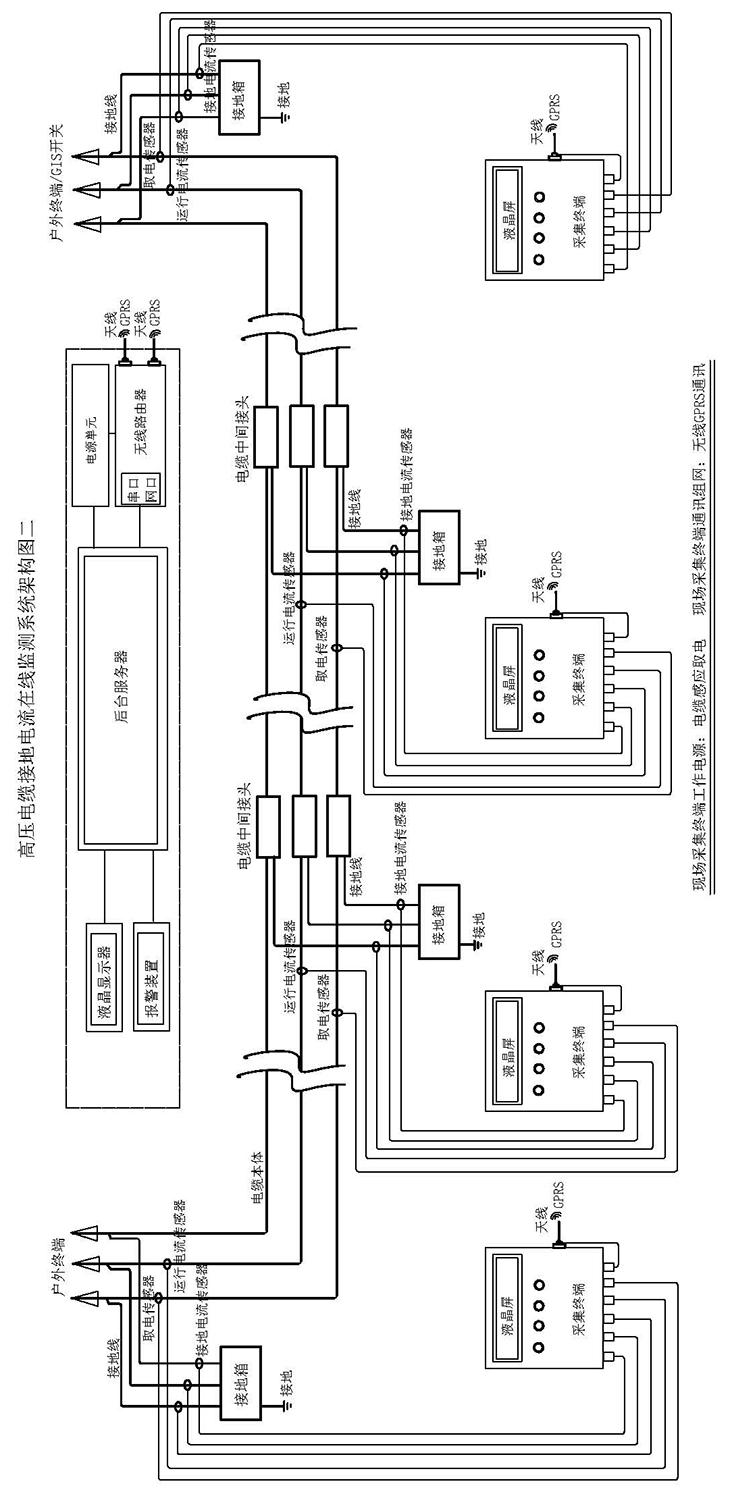

附图1：无线4G通讯组网

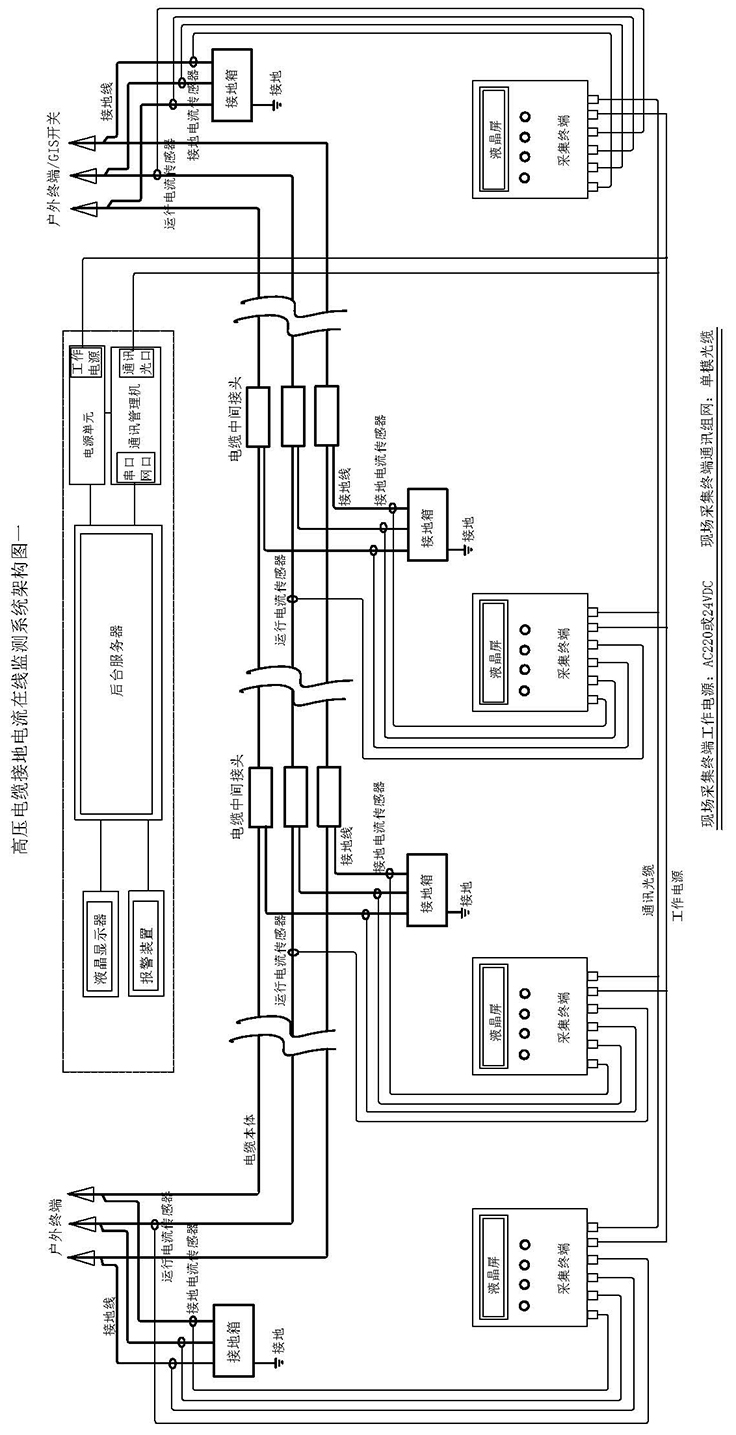

附图2：光纤通讯组网
