ZT-JDJC-3用户说明书

ZT-JDJC-3

高压电缆故障及局放在线监测系统（高压柜三芯电缆）

用户说明书

版本号V23.3

辽宁中重天传高新技术研发有限公司

一、概述
由于电缆本身质量、白蚁咬伤、外力损坏、泡水、潮气等，容易引起电缆绝缘电场畸变。遇雷电、系统操作过电压时会加速电缆老化、绝缘下降。当绝缘耐受不住高压时，瞬时击穿燃狐，造成电缆高阻性故障或低阻接地故障。
利用高速采样技术、传感器技术、通讯技术研发的高压电缆在线监测系统,适用于高压柜三芯电缆监测，系统主要由电流采集终端、电压采集终端、局放采集终端及通讯管理机、后台等组成。
电流采集终端可以安装在电缆沟、电缆层、高压柜仪表室，1台电流采集终端监测1回高压三芯电缆。
电压采集终端可以安装在电缆沟、电缆层、高压柜仪表室，1台电压采集终端监测1组PT电压互感器的电压信号。
通讯管理机安装在高压开关站的墙壁上，管理电流采集终端、电压采集终端的通讯组网，同时将采样数据通过光缆或无线4G方式上传到后台。后台服务器可以放在服务器柜内，也可放在中控室，负责采样数据显示、分析、保存、波形显示、报警输出等。
实时连续监测电缆绝缘局部放电及瞬态电流信号及护层接地电流，采集终端实时采样，实时显示电流波形，并将测量数据发送给后台服务器，监控软件实时保存数据，通过绘制各种参数的变化趋势波形图、历史数据报表等方法向用户提供分析前提，并采用独特的判据判断电缆绝缘情况是否良好，若某个状态参数出现异常时可将信息以红色报警拦闪烁、配合电铃报警通知用户，从根本上避免了电缆事故的发生，保证电缆安全、可靠的运行。
二、系统功能
a)实时监测运行电缆发生高阻、低阻、燃弧等绝缘异常时的瞬态电流波形。
b)实时监测电缆局放量变化，局放量大小可以表征电缆绝缘的老化过程,局放超限时能及时报警。
c)实时监测电缆屏蔽层和护层接地电流变化，为判断电缆绝缘老化提供辅助依据。
d)实时监测电缆绝缘的老化,当电缆发生燃弧、高阻接地时能及时预警。
e)电缆发生接地故障时，实时录制故障电流波形。
f)利用电流行波技术进行电缆故障定位，故障定位误差小于5m/km。
g)不改变电缆的结构和方式，传感器固定在高压电缆的屏蔽引出接地线上。
h)后台软件显示实时值、实时曲线、历史值、历史曲线、报警值，参数修改等。
i)监测电缆发现异常时，报警信息能及时展现报警栏信息、并实时保存报警信息。
三、系统组成
1、高频及局放传感器(局放功能为选配)
   采集电缆高频故障电流信号、电缆老化局部放电信号。
   电缆屏蔽接地线穿过传感器。
2．低频电流传感器
   采集电缆屏蔽层和护层接地电流。
电缆屏蔽接地线穿过传感器。
3、采集终端
3.1、电流采集终端，采集1路行波高频瞬态电流信号、1路局放脉冲信号及1路屏蔽线接地电流信号。
3.2、电压采集终端，采集1组PT电压、开口三角形电压信号。
3、连接线
   采集终端与高频电流传感器，通过同轴电缆连接。
4、通讯管理机
将电流、电压采集终端进行组网,并将监测数据预处理后，通过光纤、RS485、或无线GPRS通讯方式，将数据发送到后台。当用光纤通讯时，需提供从通讯管理机到后台服务器间的通讯光缆；当使用无线GPRS通讯时，需配置手机4G流量卡。通讯管理机安装在高压开关站墙壁上，方便查询电缆监测数据和波形。
5、后台
配置1台机架式工控机、1台21英寸液晶显示屏、1面800*600*2200机柜，1台通讯管理机，1套高压电缆在线监测软件。

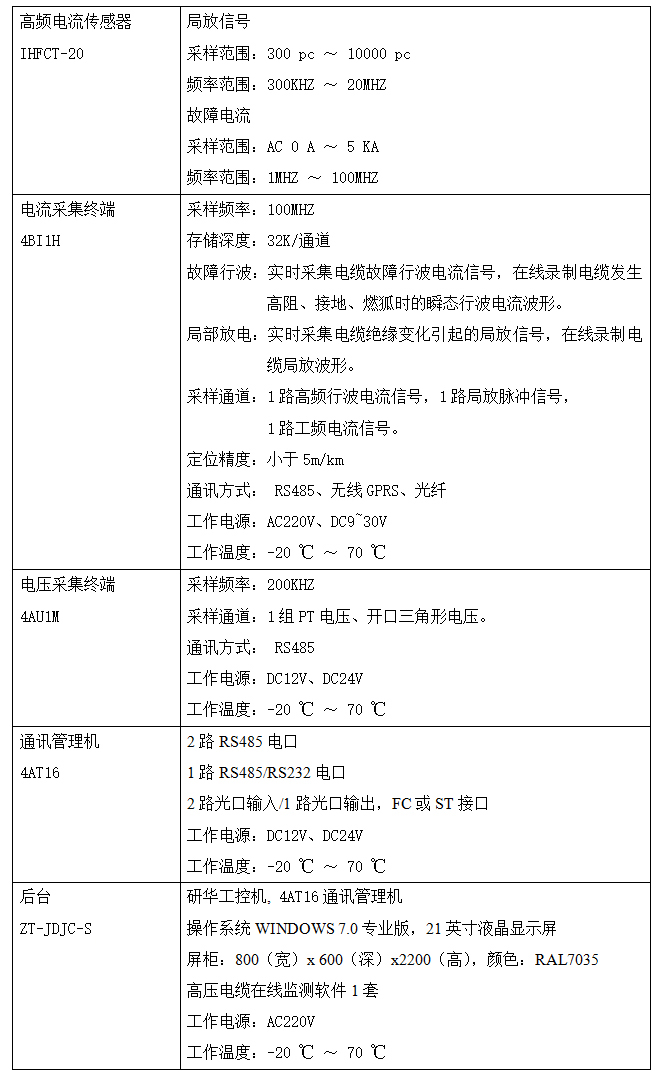

四、技术指标

五、系统架构图
附图：高压三芯电缆监测系统架构图
