ZT-JDJC-4用户说明书

ZT-JDJC-4

高压电缆故障及局放在线监测系统（高压柜单芯电缆）

用户说明书

版本号V23.3

辽宁中重天传高新技术研发有限公司

一、概述
由于电缆本身质量、白蚁咬伤、外力损坏、泡水、潮气等，容易引起电缆绝缘电场畸变。遇雷电、系统操作过电压时会加速电缆老化、绝缘下降。当绝缘耐受不住高压时，瞬时击穿燃狐，造成电缆高阻性故障或低阻接地故障。
单芯高压电缆护层本身质量、施工过程损伤，容易引起护层多点接地，造成护层环流增加，从而引起电缆温度升高，加快电缆绝缘的老化，需实时监测电缆护层电流。
利用高速采样技术、传感器技术、通讯技术研发的高压电缆在线监测系统,适用于高压柜单芯电缆监测，系统构成主要有电流采集终端、电压采集终端、通讯管理机、后台等组成。
电流采集终端可以安装在电缆沟、电缆层、高压柜仪表室，1台电流采集终端监测1回3根高压单芯电缆。
电压采集终端可以安装在电缆沟、电缆层、高压柜仪表室，1台电压采集终端监测1组PT电压互感器的电压信号。
通讯管理机安装在高压开关站的墙壁上，管理电流采集终端、电压采集终端的通讯组网，同时将采样数据通过光缆或无线4G方式上传到后台。后台服务器可以放在服务器柜内，也可放在中控室，负责采样数据显示、分析、保存、波形显示、报警输出等。
实时连续监测电缆护层接地电流及主绝缘异常时瞬态高频电流信号，采集终端实时采样，实时显示高频电流波形，并将测量数据发送给后台服务器，监控软件实时保存数据，通过绘制各种参数的变化趋势波形图、历史数据报表等方法向用户提供分析前提，并采用独特的判据判断电缆绝缘情况是否良好，若某个状态参数出现异常时可将信息以红色报警拦闪烁、配合电铃报警通知用户，从根本上避免了电缆事故的发生，保证电缆安全、可靠的运行。
二、系统功能
a)实时监测运行电缆发生高阻、低阻、燃弧等绝缘异常时的瞬态电流波形。
b)电缆绝缘发生异常变化时，能及时预警。
c)实时监测单芯电缆护层环流，当环流发生超限时，能及时报警。
d)实时监测电缆绝缘的老化,当电缆发生燃弧、高阻接地时能及时预警。
e)电缆发生接地故障时，实时录制故障电流波形。
f)能实时监测电缆局放量，判断电缆老化进程。
g)利用电流行波技术进行电缆故障定位，故障定位误差小于5m/km。
h)不改变电缆的结构和方式，传感器固定在高压电缆的屏蔽引出接地线上。
i)后台软件显示实时值、实时曲线、历史值、历史曲线、报警值，参数修改等。
j)监测电缆发现异常时，报警信息能及时展现报警栏信息、并实时保存报警信息。
三、系统组成
高压电缆在线监测系统组成有5部分
1、传感器
每回配3个高频电流传感器（高频电流和局放，局放是选配）、3个接地电流传感器,分别采集A、B、C三相单芯电缆高频故障电流信号、电缆护层接地电流。
传感器安装在高压柜电缆室内，电缆屏蔽接地线穿过传感器到接地排上。
2、采集终端
2.1、每台电流采集终端采集3路行波高频瞬态电流信号（可选配加局放）、3路电缆护层环流。
2.2、每台电压采集终端采集1组PT电压、开口三角形电压信号。
3、连接线
采集终端与高频电流传感器，通过同轴电缆连接；采集终端与接地电流传感器，通过护套电缆连接。
4、通讯管理机
将电流、电压采集终端进行组网,并将监测数据预处理后，通过光纤、RS485、或无线GPRS通讯方式，将数据发送到后台。
5、后台
配置1台工控机、1台21英寸液晶显示屏、1面800*600*2200机柜，1台通讯管理机，1套高压电缆在线监测软件。

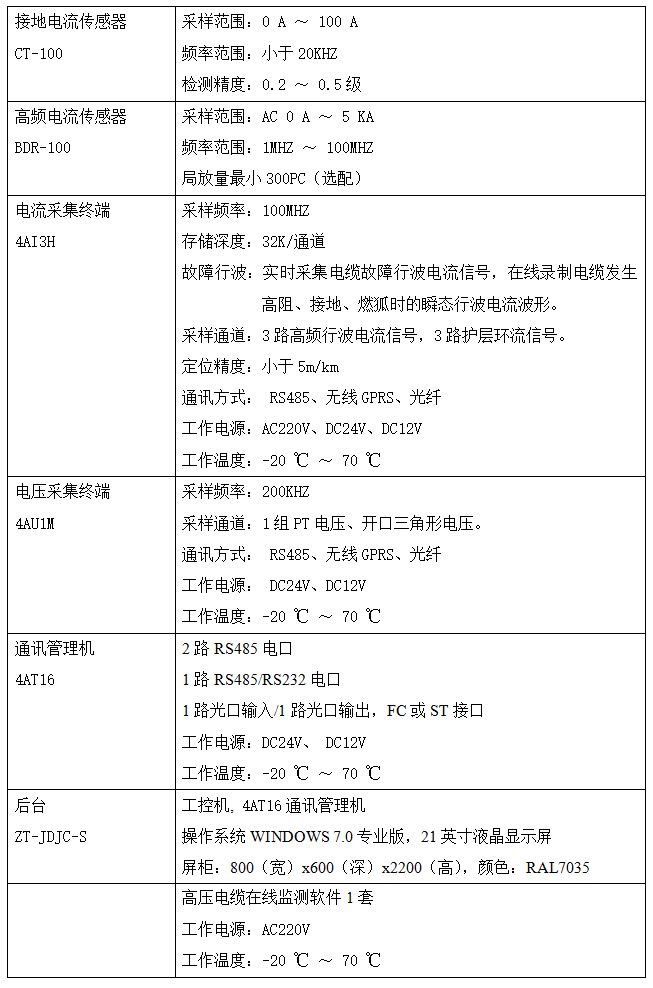

四、技术指标

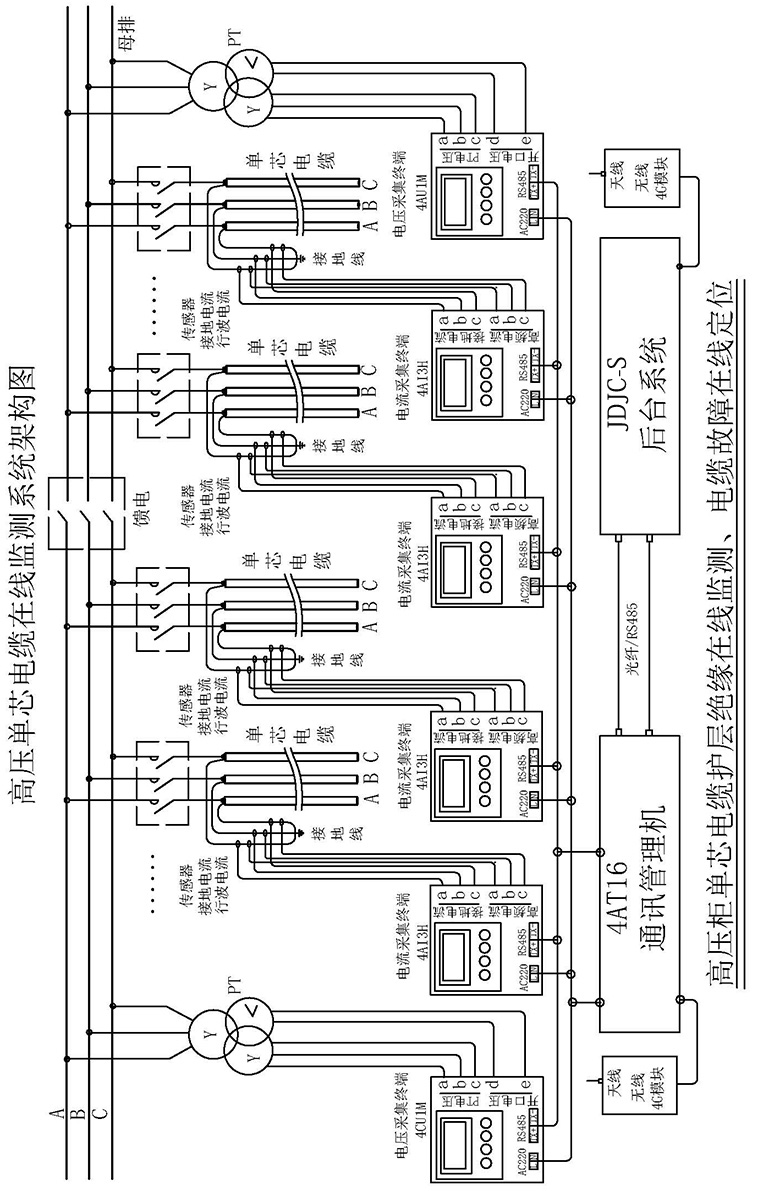

五、系统架构图
附图：高压单芯电缆在线监测系统架构图
