ZT-JDJC-0用户说明书

ZT-JDJC-0

高压电缆绝缘及故障定位在线监测系统（高压柜电缆多路集中监测）

用户说明书

版本号V23.3

辽宁中重天传高新技术研发有限公司

一、概述
由于电缆本身质量、白蚁咬伤、外力损坏、泡水、潮气等，容易引起电缆绝缘电场畸变。水分在电场的作用下，受到不均匀电场的吸引，产生极化迁移，逐渐积累而产生局部过饱和状态，会导致电缆主绝缘在运行电压下引发水树枝。对于交联聚乙烯电缆来说，水树枝现象是造成电缆老化、绝缘下降，以致在运行中被击穿的主要原因。
水树枝的生长相对较慢，但伴随水树枝生长，水树枝尖端的电荷将愈加集中，局部放电导致水树枝尖端产生电树枝。当雷电或系统操作过电压引起绝缘击穿放电时，造成运行电缆的瞬间燃弧，电弧熄灭后绝缘又恢复到能够耐受正常运行电压的水平，随着电树枝越来越严重，使得电缆绝缘不足以承受高压，导致电缆发生永久接地故障。
单芯高压电缆护层本身质量、施工过程损伤，容易引起护层多点接地，造成护层环流增加，从而引起电缆温度升高，加快电缆绝缘的老化，需实时监测电缆护层电流。
利用高速采样技术、传感器技术、通讯技术研发的高压电缆绝缘及故障定位在线监测系统,适用于高压电缆集中在1个变电站内或1个高压开关站内。
高频信号处理模块采用1U机箱，配置为16（8路）通道，安装在服务器柜内，1台高频信号处理模块可同时监测16根或8根高压电缆，根据电缆数量调整高频信号处理模块的个数。
电压信号处理模块采用1U机箱，配置为4路（8路）通道，安装在服务器柜内，1台电压信号处理模块可监测1组PT电压信号，根据PT组数调整电压信号处理模块的个数。
智能综合管理模块采用1U机箱，安装在服务器柜内，管理高频信号处理模块、电压信号处理模块的通讯组网，同时将采样数据上传到后台电脑。后台电脑可以放在服务器柜内，也可放在中控室，负责采样数据显示、分析、保存、波形显示、报警输出等。
实时连续监测电缆绝缘瞬态高频电流信号、接地电流信号和局放信号（选配），监测单元实时采样，实时录制高频电流波形、接地电流数值及局放量和局放频率，并将测量数据发送给后台电脑，监控软件实时保存数据，通过绘制各种参数的变化趋势波形图、历史数据报表等方法向用户提供分析前提，并采用独特的判据判断电缆绝缘情况是否良好，若某个状态参数出现异常时可将信息以红色报警拦闪烁、配合蜂鸣器报警通知用户，从根本上避免了电缆事故的发生，保证电缆安全、可靠的运行。
一、使用条件
环境温度：-35到70度。
使用温度：-20到60度
海拔高度：小于2000m。
二、系统功能
a)实时监测运行电缆的高频瞬态电流波形。
b)实时监测运行电缆的低频电流信号，当低频电流发生异常时，结合高频电流变化情况，可作为电缆绝缘异常的辅助判据。
c)实时监测电缆局放量变化及局放位置，为判断电缆老化进程提供依据（此项功能为客户选配）。
d)电缆绝缘发生异常变化时，能及时预警。
e)实时监测单芯电缆护层环流，当环流发生超限时，能及时报警。
f)实时监测PT二次电压异常变化时，结合高频电流变化情况，可作为电缆绝缘异常的辅助判据。
g)电缆发生低阻、高阻故障、瞬态燃弧时，实时在线录制故障电流波形。
h)利用电流行波技术进行电缆故障定位，故障定位误差小于5m/km。
i)不改变电缆的结构和方式，传感器固定在高压电缆的屏蔽引出接地线上。
j)后台软件显示实时值、实时曲线、历史值、历史曲线、报警值，参数修改等。
k)监测电缆发现异常时，报警信息能及时展现报警栏信息、并实时保存报警信息。
三、系统组成
高压电缆绝缘及故障定位在线监测系统组成有5部分
1、传感器
含高频信号采集终端（客户可选配加装局放功能）、低频信号采集终端
1.1、3芯电缆，每回配1个高频信号采集终端（客户可选配加装局放功能）和1个低频信号采集终端,分别采集电缆高频瞬态电流、接地电流变化。
1.2、单芯电缆，每回配3个高频信号采集终端（客户可选配加装局放功能）、3个低频信号采集终端,分别采集A、B、C三相单芯电缆高频瞬态电流、接地电流。
高频信号采集终端、低频信号采集终端，安装在高压柜电缆室内，电缆屏蔽接地线穿过高频信号采集终端、低频信号采集终端到接地排上。
2、监测单元
含高频信号处理模块、电压信号处理模块、低频信号处理模块，采用1U机箱，安装在服务器柜内。
2.1、高频信号处理模块，每个模块最多监测16路行波瞬态电流信号。
2.2、电压信号处理模块，每个模块监测1组PT电压、开口电压信号。
2.3、低频信号处理模块，每个单元最多监测16路低频电流。
3、连接线
高频信号处理模块与高频信号采集终端，通过同轴电缆连接；低频信号处理模块与低频信号采集终端，通过护套电缆连接。电压信号处理模块与PT二次电压通过护套电缆连接。
4、智能综合管理模块
采用1U机箱，安装在服务器柜内，高频信号处理模块、电压信号处理模块、低频信号处理模块进行通讯组网,并将监测数据预处理后，发送到后台。
5、后台
配置1台机架式工控机、显示器、1台800*600*2200机柜，安装1套高压电缆在线监测软件。

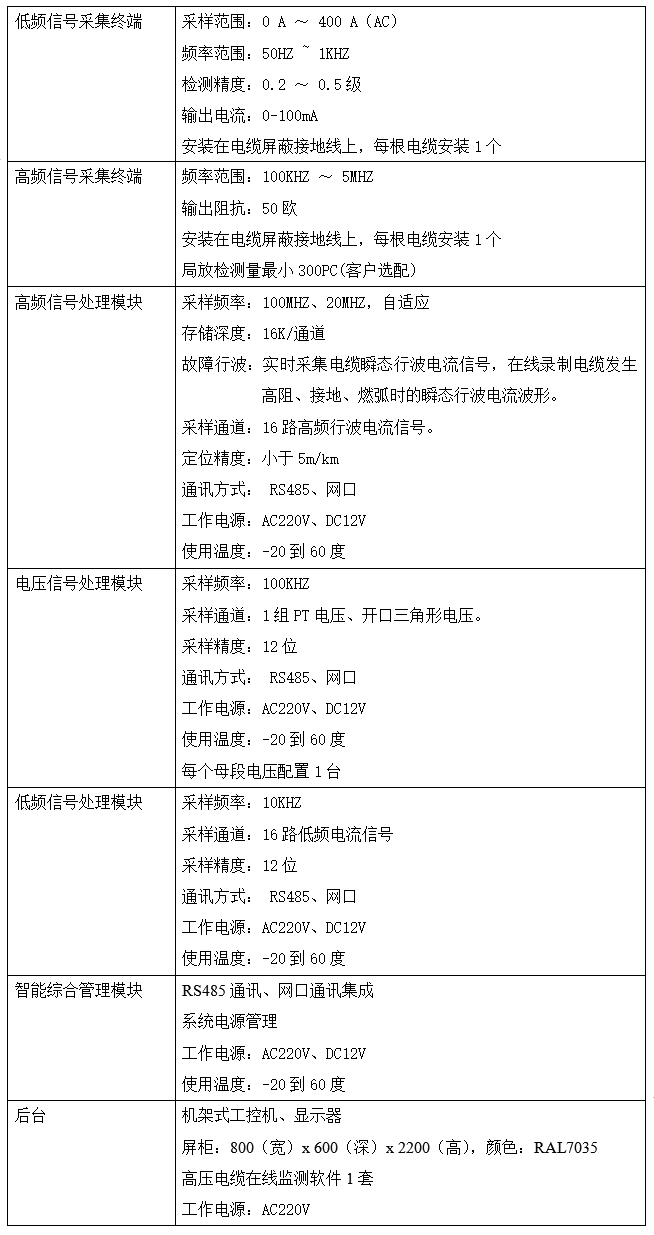

四、技术指标

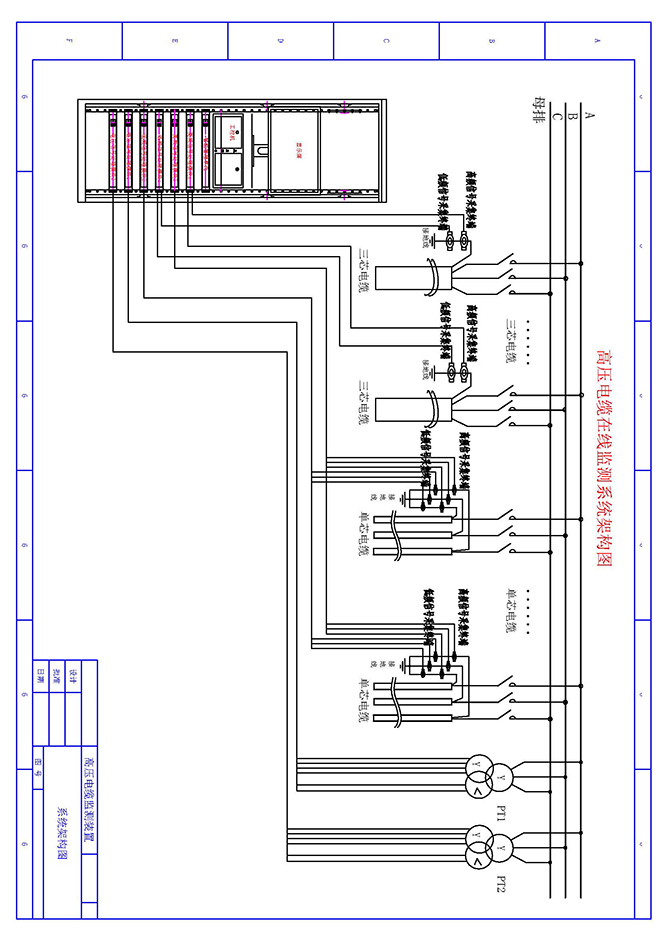

六、系统架构图
